XCRS74-400 × 300
vlažni slab magnetni separator
Aplikacija
XCRS bubanj vlažni slabi magnetni separator uglavnom se koristi u laboratoriji za obogaćivanje metala. Koristi vlažnu metodu za magnetsko odvajanje sitnozrnatih jakih magnetskih ruda u obliku paralelnog toka. XCRS Drum Wet slab magnetni separator malih dimenzija, male težine, jednostavan za rukovanje i zgodan za održavanje. Oprema nije prikladna za ispitivanja dobrobiti s korozivnim tekućinama.
Glavni tehnički parametri
Veličina bubnja （mm | Φ400×300 |
Intenzitet magnetskog polja na površini bubnja (mT) | -125 Bezstepeno podešavanje |
brzina bubnja （r/min） | 25 |
Nazivna radna struja （A） | 0-3.5 |
Porast temperature zavojnice magnetskog pola （℃） | -<> |
Maksimalna veličina hranjenja （mm | 2.5 |
Dimenzije （D × Š × V） | 783×600×1200 |
Težina （kg） | oko 250 |
Strukturni uvod i karakteristike

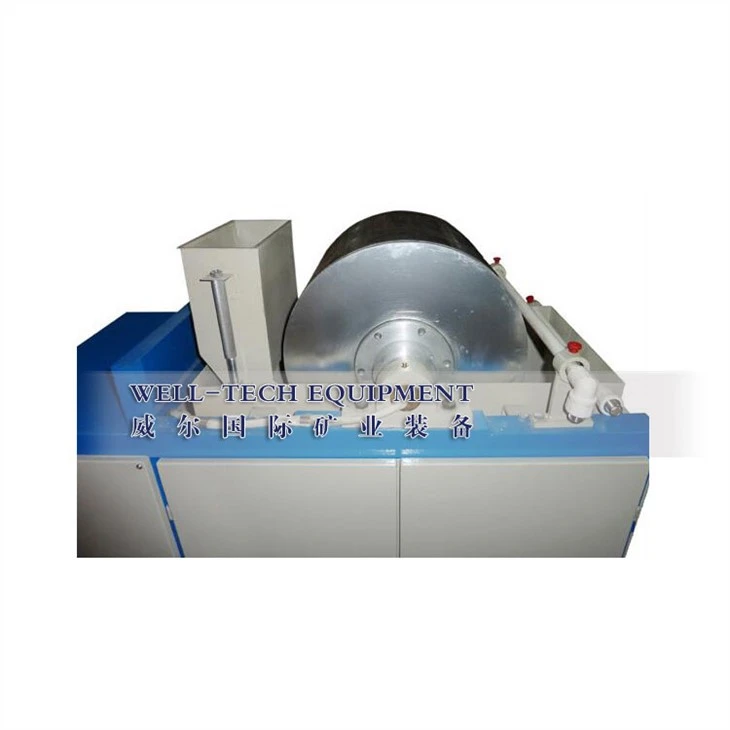

XCRS bubanj vlažni slabi magnetni separator sastoji se od glavnog tijela magnetskog separatora i napajanja bubnja. Glavno tijelo magnetskog separatora uglavnom uključuje: 1: Okvir 2: Magnetni bubanj 3: Korito za rudu (spremnik) 4: Cijev za raspršivanje 5: Uređaj za prijenos 6: Kutija za dovod rude.
Napajanje bubnja je jedno napajanje iz ispravljača sa silikonskim mostom čiji se izlaz podešava ručkom regulatora napona.
1. Okvir: zavaren kutnim čelikom, koji je nosivi dio cijele mašine.
2. Magnetski bubanj: Opremljen je s četiri uzbudne zavojnice i magnetnim jezgrama, a dodatni magnetni pol bez zavojnice je instaliran na njegovoj strani za pražnjenje kako bi se olakšalo istovar rude. Ovih pet polova tvore ventilatorski oblik pričvršćen na trn, trn je pričvršćen na okvir kroz ležajne čahure, a cilindar je izrađen od nemagnetnog materijala aluminija i nehrđajućeg čelika, a zavojnica u obliku ventilatora izrađena je od nemagnetnog materijal. Veza dovodi do izmjene polariteta magnetskog polja na dlanu svakog magnetskog pola i prevrtanja čestica rude do 180 stupnjeva po magnetnom polu koji prolazi. Pod djelovanjem magnetskog miješanja može se poboljšati kvaliteta magnetskih proizvoda. Na jednom kraju trna, kvadratna vanjska struktura može se koristiti za rotiranje magnetskih polova u bubnju oko osi, kako bi se zadovoljile potrebe različitih minerala.
3. Uređaj za prijenos: Instaliran na donjoj strani okvira, kako bi se smanjilo težište cijele mašine, prijenosni dio se sastoji od tri motora naizmjenične struje, pužnih zupčanika i pužnih mjenjača. Izlaz mjenjača se pokreće do bubnja kroz lanac, koji pokreće bubanj da se okreće (magnetni pol se ne okreće s njim). Brzina bubnja je 25 o / min. Smer rotacione sile magnetnog bubnja dosledan je smeru punjenja rude.
4. udubljenje (lijevak):
Zavaren je pločom od aluminija i nehrđajućeg čelika i pričvršćen je na okvir vijkom. Izlivni otvor je postavljen na dovodnoj strani rudnog korita kako bi se održao visok nivo tečnosti, a mlaznica za koncentrat je postavljena u donjem delu korita za koncentrat za prijem rude.
5. cijev za raspršivanje:
Bakarna cijev s otvorima instaliranim na stalku povezana je s unutarnjim izvorom vode za pranje koncentrata na magnetskom bubnju. Kut prskalice se može podesiti okretanjem cijevi za prskanje.
6. Napunite kutiju za rudu:
