Ovdje je sveobuhvatan pregled opreme za eksploataciju zlatara, raščlanjen po fazama ciklusa iskopavanja i obrade.
Ciklus prerade zlata: od rude do poluga
Postrojenje za preradu zlata je dizajnirano da izvuče zlato iz njegove rude i rafinira ga u proizvod visoke-čistoće (dore poluge ili direktno u poluge). Oprema koja se koristi u velikoj meri zavisi od vrste ležišta (tvrda stena u odnosu na aluvijalno/plaser) i kvaliteta rude.
1. Primarno drobljenje i gomilanje zaliha
Ovo je prvi korak za naslage tvrdih stijena (lode). Cilj je smanjiti veličinu velikih stijena iz rudnika na upravljivu veličinu za dalju obradu.

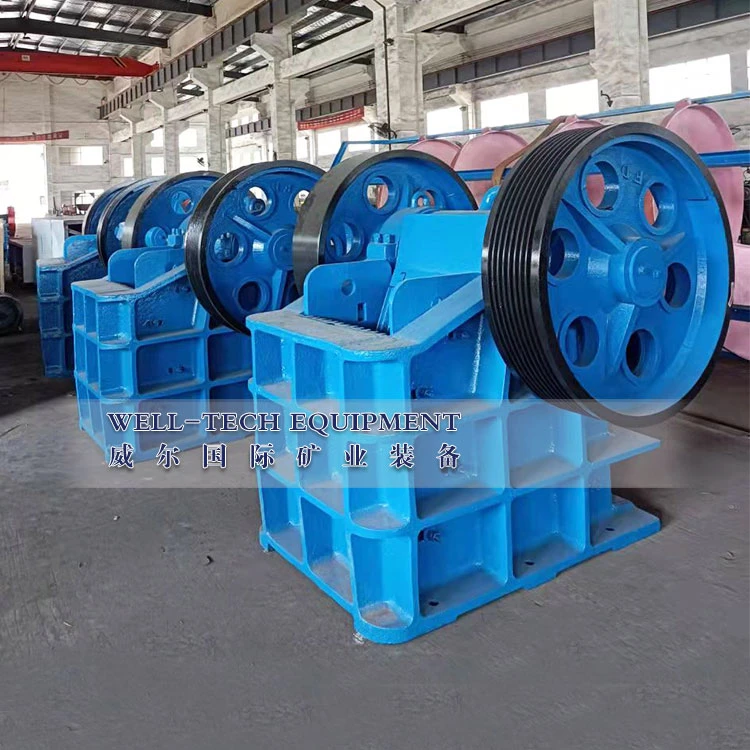

drobilica čeljusti:Radni konj primarnog drobljenja. Koristi ogroman pritisak da razbije velike stijene (do 1-1,5 metara u prečniku) do ~150-250 mm.
Jaw Crusher
Gyratory Crusher:Koristi se za postrojenja vrlo-kapaciteta. Skuplji je, ali može podnijeti veće količine hrane i veće količine od čeljusne drobilice.
transporteri:Sistemi traka koji transportuju drobljeni materijal između faza i do zaliha.
Spremnik za hranu i hranilica za pregače:Reguliše protok rude iz zaliha u drobilicu.
2. Mljevenje i mljevenje (usitnjavanje)
Ovdje je cilj osloboditi čestice zlata iz okolne stijene reduciranjem rude u fini pijesak ili prah.
SAG mlin (polu{0}}autogeno mljevenje):Veliki rotirajući cilindar u kojem je sama ruda primarni medij za mljevenje. Veće stijene udaraju i lome manje stijene.
kuglični mlin:Prati SAG mlin (ili se koristi samostalno). Koristi čelične kuglice unutar rotacionog cilindra za mljevenje rude u fini prah. Ovo je često mjesto gdje se ruda miješa s vodom kako bi se stvorila mulja.
cikloni:Koristi se u zatvorenom krugu s kugličnim mlinom. Oni klasifikuju mlevenu kašu, šaljući grube čestice nazad u mlin na dalje mlevenje i omogućavajući finim česticama da pređu u sledeću fazu.
3. Koncentracija gravitacije
Ova faza obnavlja slobodno, grubo zlato koje je oslobođeno mlevenjem. Veoma je efikasan i -isplativ, jer izbjegava potrebu za hemikalijama na ovom dijelu zlata.
Centrifugalni koncentratori (npr. Knelson, Falcon koncentratori):Najčešća i najefikasnija gravitaciona oprema. Koriste zdjelu koja se vrti i centrifugalnu silu da odvoje zlato-velike gustine od lakših otpadnih minerala.
Zlatni centrifugalni koncentrator
Protresni stolovi:Blago nagnut sto sa puškama koje vibriraju naprijed-natrag. Voda i gnojni mulj teku preko njega; guste zlatne čestice zarobljavaju se u puškama dok se lakši materijal ispire.
Shaking Table
mašina za ubod:Koristite pulsirajuću vodu za stratifikaciju materijala po gustini, koncentrirajući teže zlato na dnu.
Jig Machine
Spiralni klasifikatori:Odvojite čestice na osnovu veličine i gustine u struji koja teče.
4. Leaching & Gold Recovery
Ovo je osnovni hemijski proces za dobijanje finog zlata koje gravitacija nije mogla da uhvati.
A. Leaching
Mljevena rudna suspenzija se miješa sa razrijeđenim rastvorom cijanida (ili drugim manje uobičajenim liksivijantima) koji rastvara zlato.
Rezervoari za izluživanje (Pachucas):Veliki, visoki rezervoari sa zračnim miješanjem koji drže suspenziju rude/cijanida 24+ sati kako bi se zlato otopilo.
B. Povrat zlata iz rješenja
Kada je zlato u rastvoru, potrebno ga je ekstrahovati.
Ugljik-u-pulpi (CIP) / Ugljik-u-rezervoarima za luženje (CIL):Serija agitiranih rezervoara napunjenih aktivnim ugljem. Ugljične granule imaju visok afinitet prema kompleksu zlata i adsorbiraju ga iz otopine, "odstranjujući" zlato iz suspenzije.
Karbonske kolone:Koristi se u krugu "ugljik-u-koloni" (CIC) za operacije heap leach, gdje se otopina propušta kroz kolone pune ugljika.
C. Elution & Electrowinning
Ovaj proces odvaja zlato od napunjenog ugljika i pretvara ga natrag u čvrst metal.
Kolona za eluiranje:Ovdje se nalazi ugljenik{0}}pun zlata. Vrući, kaustični rastvor (eluant) se pumpa kroz njega, desorbujući zlato iz ugljenika.
Elektropobjednička ćelija:Zlatom{0}}bogat eluant se upumpava u ove ćelije, koje sadrže katode od čelične vune. Električna struja prolazi kroz otopinu, uzrokujući da se zlato nanese na čeličnu vunu.
Topionica:Katode od čelične vune, sada presvučene zlatom, miješaju se sa fluksovima (npr. boraks, silicijum dioksid) i tope se u peći na visokim temperaturama (~1200 stepeni). Ovaj proces odvaja čisto zlato od nečistoća, koje formiraju sloj šljake. Istopljeno zlato se zatim sipa u kalupe da se formiradore bars(obično 80-90% čistog zlata, pri čemu je srebro glavni drugi metal).
5. Vodoprivreda i odlaganje jalovine
Ovo je kritičan dio svake moderne rudarske operacije za ekološku i operativnu sigurnost.
Zgušnjivači:Veliki, kružni rezervoari koji koriste gravitaciju za taloženje čvrstih čestica iz procesne vode, pročišćavajući vodu za reciklažu i de-odvodnjavanje jalovine (toka otpada).
Jalovište / Skladište (TSF):Masivna, projektovana akumulacija u kojoj se konačni, isušeni otpad (jalovina) trajno skladišti.
Vodene pumpe i cjevovodi:Složena mreža za kretanje vode i gnojnice kroz cijelo postrojenje.
Specijalizirana oprema za aluvijalno / Placer rudarstvo
Za zlato pronađeno u riječnim koritima i pijesku (naslage placera), proces je mnogo jednostavniji i prvenstveno se oslanja na gravitaciju.
Trommel Screen / Scrubber:Rotirajuće cilindrično sito koje pere i klasifikuje sirovinu, uklanjajući velike kamenje i razbijajući glinu.
Sluice Box:Dugačak, blago nagnut kanal sa šiljcima na dnu. Kako voda i šljunak teku niz njega, teško zlato ostaje zarobljeno u puškama.
zlatna tava:Najosnovniji i najpoznatiji alat za istraživanje i rad malih{0}}razmjera.
bager:Plutajuća teglenica koja iskopava materijal sa dna rijeke ili ribnjaka i obrađuje ga kroz postrojenje na brodu (često s trommelom i bravicama).
Scrubber Trommel
Tabela sažetka: Oprema po fazama
| Faza obrade | Primarna funkcija | Ključna oprema |
|---|---|---|
| Primary Crushing | Smanjite velike kamenje na upravljivu veličinu | čeljusna drobilica, giratorna drobilica, transporteri, |
| Glodanje i brušenje | Oslobodite zlato pretvaranjem rude u prah | SAG mlin, kuglični mlin, cikloni |
| Koncentracija gravitacije | Povrati grubo, besplatno zlato | Centrifugalni koncentrator zlata, stol za tresenje, mašina za ubod, vibrirajuća kutija za zatvaranje, kutija za zlatnu pregradu. |
| Leaching | Otopite fino zlato pomoću hemikalija | Rezervoari za ispiranje (CIL/CIP) |
| Gold Recovery | Izvadite zlato iz otopine i rafinirajte ga | Adsorpcija ugljika, eluciona kolona, ćelija za dobijanje elektrolita, peć za topljenje |
| jalovina i voda | Upravljajte otpadom i reciklirajte vodu | Zgušnjivač, jalovište, pumpe |
| Aluvial Mining | Prerada pijeska i šljunka iz rijeka | Sito za trommel, trommel za čišćenje, kutija za zatvaranje, bager |
Ova oprema, kada je pravilno konfigurisana u tabeli toka, formira kompletan pogon za preradu zlata sposoban da efikasno i profitabilno izvuče zlato iz svoje rude.
